농수로,
용수로, 배수로,
경지 정리용
수문.
중,
소형 수문에
적용. 용수 확보
목적.
평고무
지수
유지
보수가 용이하고
작동이 원활하다.
|
|

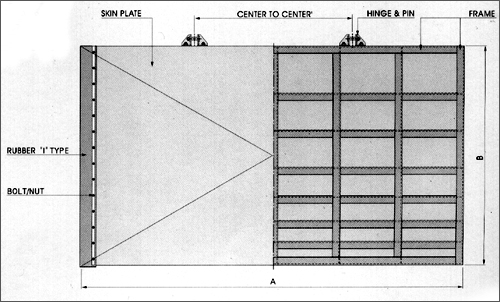

GATE
DIMENSION
(Standard)
|
|
BOX
SIZW
W×H |
A |
B |
SKIN
PLATE |
FRAME |
|
900×900 |
1010 |
1000 |
3.2t |
75×40×5×7 |
|
1000×1000 |
1110 |
1100 |
3.2t |
75×40×5×7 |
|
1100×1100 |
1220 |
1200 |
3.2t |
75×40×5×7 |
|
1200×1200 |
1320 |
1300 |
3.2t |
75×40×5×7 |
|
1300×1300 |
1420 |
1400 |
3.2t |
75×40×5×7 |
|
1400×1400 |
1520 |
1500 |
3.2t |
100×50×5×7.5 |
|
1500×1500 |
1620 |
1600 |
3.2t |
100×50×5×7.5 |
|
1600×1600 |
1720 |
1700 |
4.5t |
100×50×5×7.5 |
|
1700×1700 |
1820 |
1800 |
4.5t |
100×50×5×7.5 |
|
1800×1800 |
1920 |
1900 |
4.5t |
100×50×5×7.5 |
|
1900×1900 |
2020 |
2000 |
4.5t |
125×65×6×8 |
|
2000×2000 |
2120 |
2100 |
4.5t |
125×65×6×8 |
|
2100×2100 |
2270 |
2200 |
4.5t |
125×65×6×8 |
|
2200×2200 |
2370 |
2300 |
4.5t |
125×65×6×8 |
|
2300×2300 |
2470 |
2400 |
4.5t |
125×65×6×8 |
|
2400×2400 |
2570 |
2500 |
6t |
150×75×6.5×10 |
|
2500×2500 |
2670 |
2600 |
6t |
150×75×6.5×10 |
|
2600×2600 |
2770 |
2700 |
6t |
150×75×6.5×10 |
|
2700×2700 |
2870 |
2800 |
6t |
150×75×6.5×10 |
|
2800×2800 |
2970 |
2900 |
6t |
200×80×7.5×11 | |
|
|
|
|
|
|
|
|
|
