수도용
버터플라이밸브

수평형
버터플라이밸브

수직형
버터플라이밸브

전동식
버터플라이밸브

포켓형(밸브케이스)
버터플라이밸브

단위 : mm

ND	L	Dimensions															Turns of Opening
		ØD	ØG	Bolt Hole		Txf	A1	A2	A3	A4	A5	A6	H1	H2	H3	H4
		ØD	ØG	ØC	n-Øh	Txf	A1	A2	A3	A4	A5	A6	H1	H2	H3	H4
200	152	340	264	295	8-23	27x3	155	210	280	80	90	130	-	360	270	620	10
250	165	395	319	350	12-23	29x3	215	270	340	105	125	155	-	420	310	680	10
300	178	445	367	400	12-23	31x4	215	270	340	105	125	155	-	440	345	700	10
350	190	505	427	460	16-23	32x4	215	270	340	105	125	155	-	470	370	730	10
400	216	565	477	515	16-28	34x4	250	305	450	150	170	200	-	525	410	785	12
450	222	615	527	565	20-28	35x4	250	305	450	150	170	200	-	555	440	815	12
500	229	670	582	620	20-28	36x4	250	305	450	150	170	200	-	595	475	855	12

1. 플랜지는 Ks B 2333규격이며, 요구에 따라 다른 규격도 적용할 수 있습니다.
2. 밸브의 면간거리는 KS B2333규격이며, 요구에 따라 다른 규격도 적용할 수 있습니다.

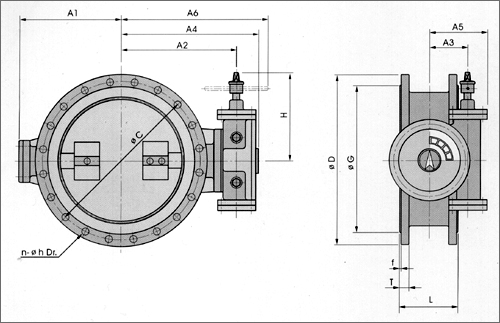

단위 : mm

ND	L	Dimensions													Turns of Opening
		ØD	ØG	Bolt Hole		Txf	A1	A2	A3	A4	A5	A6	H	h
		ØD	ØG	ØC	n-Øh	Txf	A1	A2	A3	A4	A5	A6	H	h
600	267	780	682	725	20-32	40x4	620	670	80	770	367	890	590	450	32
700	292	895	797	840	24-31	46x4	700	755	80	850	367	975	590	500	32
800	318	1015	904	950	24-34	49x5	760	815	80	910	367	1065	590	550	32
900	330	1115	1001	1050	28-34	51x5	820	1015	365	1085	450	1280	680	600	80
1000	410	1230	1111	1160	28-37	55x5	900	1075	365	1145	450	1340	680	650	80
1100	450	1366	1200	1270	32-37	61x5	970	1240	365	1310	450	1540	680	700	80
1200	470	1470	1304	1387	32-37	63x5	1050	1285	400	1375	500	1585	755	750	160
1350	530	1642	1462	1552	36-38	68x6	1170	1390	400	1480	500	1770	755	825	160
1500	530	1800	1620	1710	36-38	74x6	1270	1490	400	1580	500	1870	755	900	160

1. 플랜지는 Ks B 2333규격이며, 요구에 따라 다른 규격도 적용할 수 있습니다.
2. 밸브의 면간거리는 KS B2333규격이며, 요구에 따라 다른 규격도 적용할 수 있습니다.

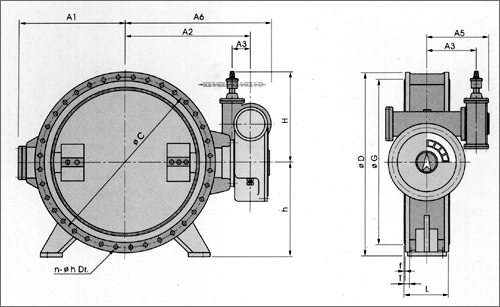

단위 : mm

ND	L	Dimensions													Turns of Opening
		ØD	ØG	Bolt Hole		Txf	A1	A2	A3	A4	A5	A6	H	h
		ØD	ØG	ØC	n-Øh	Txf	A1	A2	A3	A4	A5	A6	H	h
1650	530	1965	1810	1870	40-48	74x6	1350	1400	180	400	500	1700	755	1050	160
1800	550	2115	1960	2020	44-48	76x6	1450	1500	180	565	695	1800	980	1075	240
2000	550	2325	2170	2230	48-48	78x6	1550	1620	180	565	695	1920	980	1175	240
2200	550	2550	2370	2440	50-56	58x6	1680	1740	180	565	695	2040	980	1350	240
2400	580	2760	2570	2650	56-56	62x6	1840	1870	180	565	695	2170	980	1450	240
2500	580	2860	2670	2750	56-56	64x6	1900	1940	210	565	695	2240	980	1500	240
2600	580	2960	2780	2850	60-56	66x6	2000	2030	210	565	695	2330	980	1550	240
2800	600	3180	3000	3070	64-56	70x6	2100	2150	210	565	695	2500	980	1650	240
3000	600	3405	3210	3290	68-62	75x6	2150	2270	210	565	695	2570	980	1750	240

1. 플랜지는 Ks B 2333규격이며, 요구에 따라 다른 규격도 적용할 수 있습니다.
2. 밸브의 면간거리는 KS B2333규격이며, 요구에 따라 다른 규격도 적용할 수 있습니다.
